FIAB 1400 | FIAB Machines

FIAB 1400 - Pełna kontrola procesu zgrzewania z wnętrza maszyny

Uniwersalna zgrzewarka klasy premium do dużych konstrukcji PVC i TPU

Fiab 1400 to wersja premium naszego sprawdzonego rozwiązania, zaprojektowana z myślą o maksymalnej wygodzie operatora i najwyższej efektywności pracy. Jedna z najbardziej wszechstronnych i popularnych zgrzewarek wysokiej częstotliwości w ofercie FIAB. Zaprojektowana z myślą o zaawansowanych użytkownikach i wymagających środowiskach produkcyjnych, łączy elastyczność, ergonomię oraz wysoką wydajność w jednym inteligentnym rozwiązaniu.
Dzięki unikalnej konstrukcji i możliwości konfiguracji, FIAB 1400 wyznacza nowe standardy komfortu operatora i efektywności produkcji.

Dzięki innowacyjnej konstrukcji operator może ustawić się bezpośrednio za elektrodą – od środka maszyny – co znacząco poprawia kontrolę nad procesem zgrzewania, szczególnie na dużych powierzchniach.

FIAB 1400 można dostosować do różnych środowisk produkcyjnych:

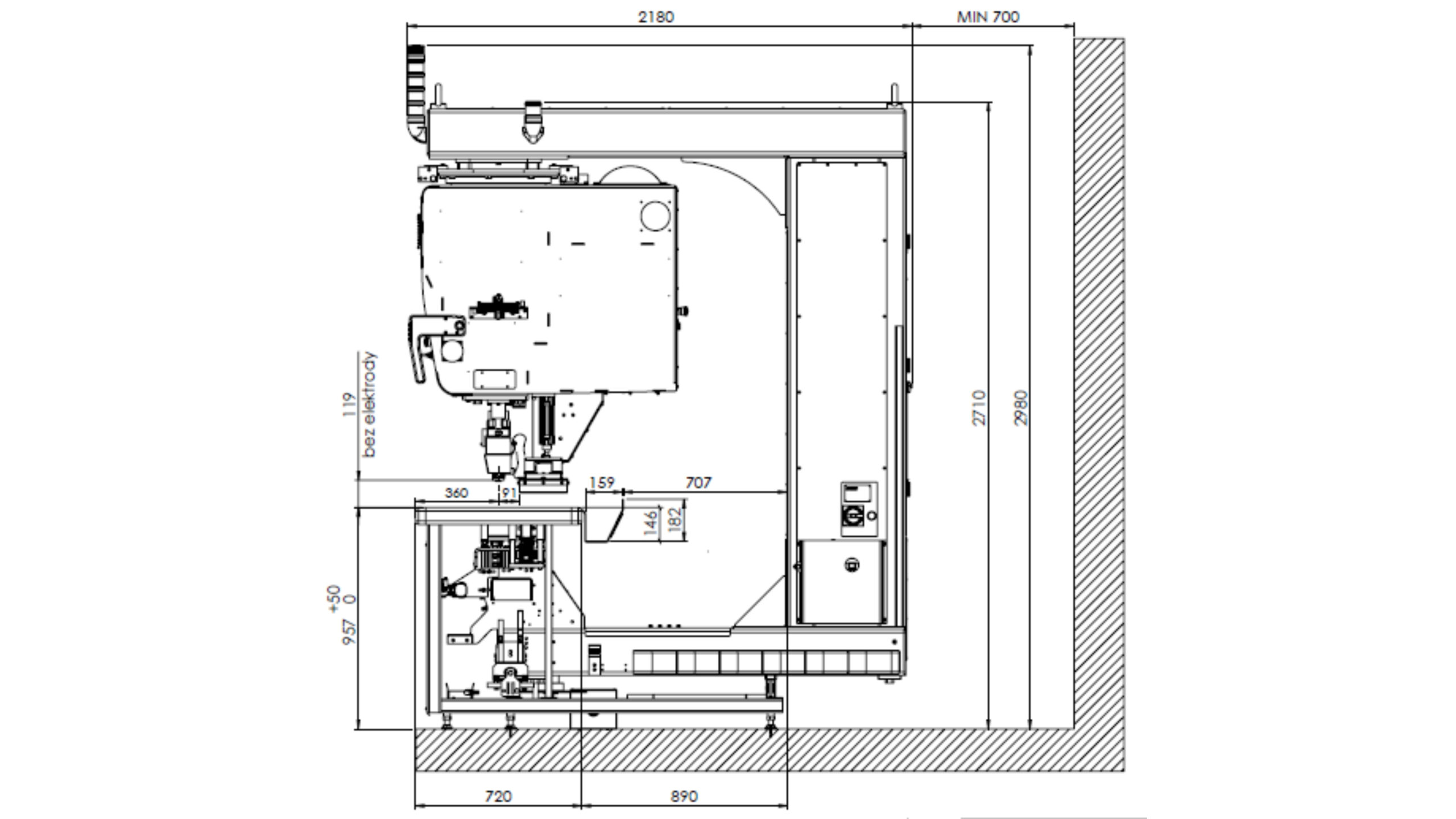

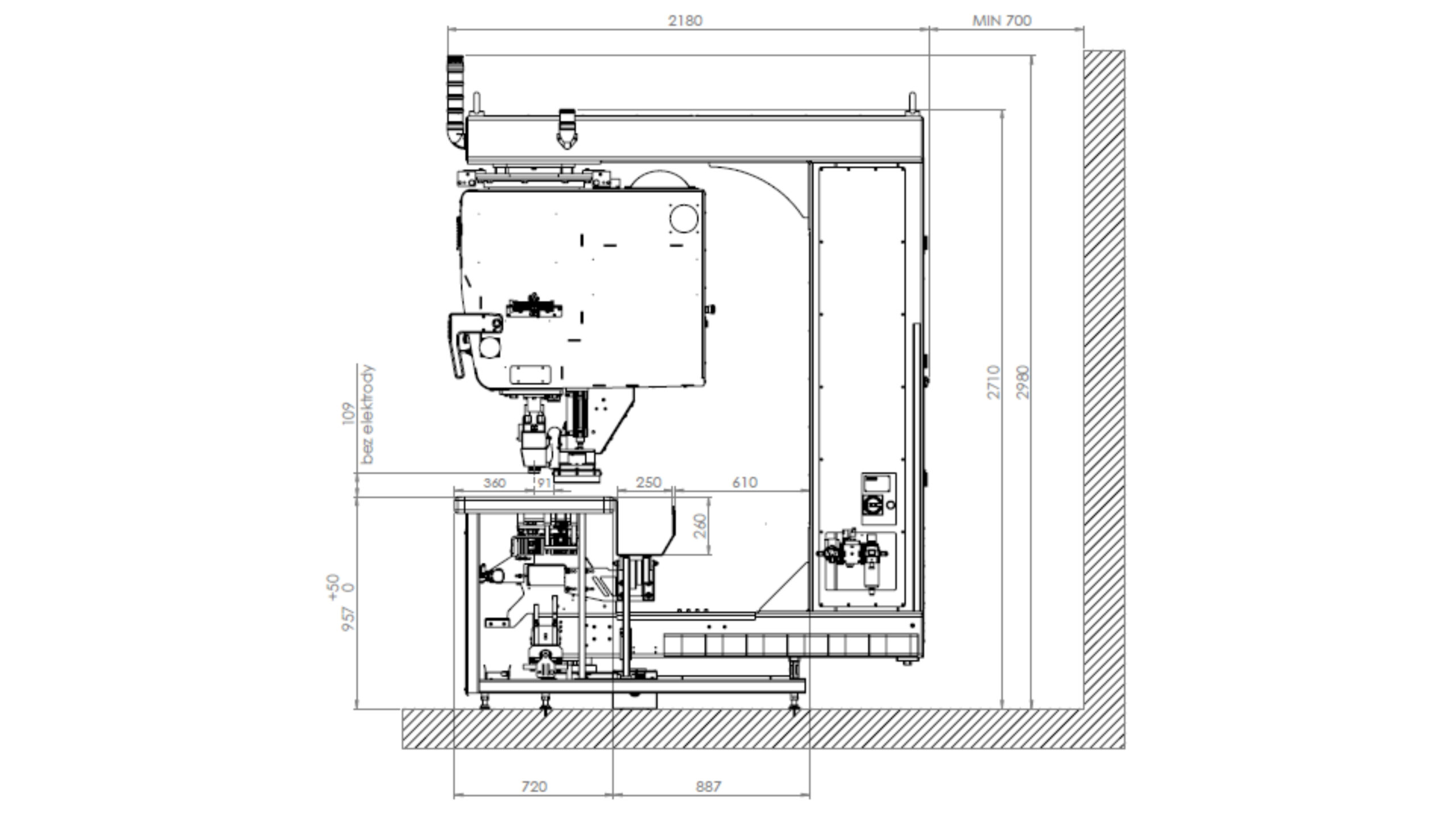

Montaż w zagłębieniu (pit installation)
Maszyna instalowana jest w specjalnym zagłębieniu poniżej poziomu posadzki hali, dzięki czemu powierzchnia robocza znajduje się na poziomie podłogi. Takie rozwiązanie znacząco ułatwia operowanie dużymi i ciężkimi materiałami oraz wyraźnie poprawia ergonomię pracy operatora.

Dodatkowy stół przedni
Możliwość montażu dodatkowego stołu z przodu maszyny, tworzącego ciągłą, równą powierzchnię roboczą

Te opcje dają pełną swobodę w projektowaniu stanowiska i maksymalne wykorzystanie dostępnej przestrzeni usprawniając pracę przy pozycjonowaniu materiałów.

Stworzona do wymagających zastosowań

FIAB 1400 to niezawodne rozwiązanie dla firm, które potrzebują wydajnego systemu do szybkiego i precyzyjnego zgrzewania wielometrowych, ciężkich materiałów.
Doskonale sprawdza się zarówno w dużych zakładach produkcyjnych, jak i w specjalistycznych aplikacjach wymagających najwyższej dokładności.

Elastyczność i wydajność zdefiniowane na nowo

ZAPROJEKTOWANA DO ZAAWANSOWANEJ PRODUKCJI

FIAB 1400 została opracowana dla klientów, którzy wymagają elastyczności zarówno w konfiguracji maszyny, jak i organizacji pracy. Jest dostępna w różnych rozmiarach stołu materiałowego — małym, średnim i dużym — co pozwala dostosować urządzenie do konkretnych potrzeb produkcyjnych oraz wymiarów materiałów.
Ta możliwość adaptacji sprawia, że jest to idealne rozwiązanie dla szerokiego zakresu zastosowań i układów produkcyjnych.

ERGONOMIA ZWIĘKSZAJĄCA WYDAJNOŚĆ

FIAB 1400 została zaprojektowana z myślą o komforcie operatora i efektywności pracy.

Operatorzy mogą:

przemieszczać się razem z maszyną podczas procesu zgrzewania
bezpiecznie poruszać się po antypoślizgowych platformach z tyłu urządzenia
przygotowywać kolejny produkt z wyprzedzeniem, zanim maszyna osiągnie pozycję roboczą

To znacząco skraca czas przestojów i zwiększa ogólną efektywność produkcji.

UNIKALNA OBSŁUGA Z DWÓCH STRON

Kluczową cechą FIAB 1400 jest obrotowa głowica zgrzewająca, która umożliwia pracę zarówno od przodu, jak i od tyłu maszyny.

Praca od przodu jak w standardowej zgrzewarce HF
Obrót głowicy i obsługa od tylnej strony dla lepszej dostępności

Ta unikalna funkcja pozwala operatorowi stać lub siedzieć wewnątrz maszyny, zapewniając doskonały dostęp zarówno do materiału, jak i panelu sterowania.

Kluczowe cechy

Unikalna konstrukcja umożliwiająca pracę operatora od wewnątrz maszyny
Obsługa materiału z dwóch stron precyzyjna kontrola procesu zgrzewania bezpośrednio za jak i przed elektrodą

Rozwiązanie do pracy z ciężkimi i wielkogabarytowymi materiałami:

Idealna do montażu w zagłębieniu lub zastosowania dodatkowego stołu
Wysoka moc zapewniająca elastyczność dla różnych materiałów
Ergonomiczna obsługa zwiększająca komfort i bezpieczeństwo pracy
Uniwersalność zastosowań – od produkcji seryjnej po zadania specjalistyczna

Zastosowania zgrzewarki HF - FIAB 1400

Zgrzewarka wysokiej częstotliwości FIAB 1400 znajduje zastosowanie w produkcji wyrobów z PVC, TPU oraz tkanin technicznych, wszędzie tam, gdzie liczy się trwałe, szczelne i powtarzalne zgrzewanie materiałów.

Produkcja hal namiotowych i konstrukcji PVC

Produkcja hal namiotowych, namiotów magazynowych oraz konstrukcji tymczasowych z PVC. Zgrzewarka FIAB 1400L S, dzięki funkcji programowalnego przejazdu głowicy, idealnie sprawdza się w produkcji okien z folii PVC (Crystal), zapewniając estetyczne i szczelne łączenia.

Produkcja w branży reklamowej

Produkcja banerów wielkoformatowych, namiotów reklamowych, stoisk wystawowych oraz pneumatycznych nośników reklamy. Zgrzewanie HF gwarantuje trwałość i wysoką jakość wizualną produktów.

Produkcja zbiorników elastycznych (flexible tanks)

Produkcja zbiorników na wodę, chemikalia i gazy z materiałów PVC i TPU. Technologia HF zapewnia pełną szczelność i wysoką odporność na warunki eksploatacyjne.

Produkcja architektury membranowej i konstrukcji napinanych

Produkcja membran architektonicznych, zadaszeń oraz lekkich konstrukcji napinanych, gdzie kluczowa jest wytrzymałość oraz estetyka zgrzewów.

Produkcja membran przemysłowych i rolniczych

Produkcja membran do biogazowni, pokryć silosów oraz osłon ochronnych. Zgrzewanie HF umożliwia tworzenie dużych, szczelnych powierzchni.

Stworzona do najtrudniejszych zastosowań:

Jeśli Twoje produkty są zbyt duże, zbyt ciężkie lub zbyt skomplikowane dla standardowych maszyn — FIAB 1400 jest rozwiązaniem.

Funkcjonalność i technologie

Receptury – szybka zmiana ustawień i pełna powtarzalność produkcji:

Zgrzewarka umożliwia zapisywanie i natychmiastowe przywoływanie gotowych zestawów parametrów dla różnych produktów i aplikacji. Każda receptura obejmuje kluczowe ustawienia procesu – takie jak czas zgrzewania, moc, siła docisku czy czas chłodzenia – niezbędne do uzyskania trwałych i estetycznych połączeń.

Po zapisaniu receptury operator może zmienić ustawienia zaledwie w dwóch kliknięciach – bez zgadywania i ręcznej regulacji. To oznacza szybsze przezbrojenia, mniejsze ryzyko błędów i wyższą wydajność produkcji.

System SBS – zgrzewanie krokowe dla wymagających materiałów:

Zaawansowany system SBS został stworzony z myślą o materiałach trudnych w zgrzewaniu, w tym materiałach niepalnych i wielowarstwowych.

Dzięki autorskiemu rozwiązaniu software’owemu możesz zaprogramować kilka etapów zgrzewania w jednym cyklu. W praktyce oznacza to, że materiał jest stopniowo przetwarzany różnymi parametrami, co pozwala na jego kontrolowane i skuteczne połączenie.

System SBS to rozwiązanie, które poszerza możliwości produkcyjne i daje przewagę tam, gdzie standardowe zgrzewanie nie wystarcza.

Opcje dodatkowe:

Dane techniczne zgrzewarki FIAB 1400

Moc wyjściowa	10 kW \| 13 kW \| 17 kW \| 22 kW
Zasilanie	3 x 400 V/50 Hz
Zabezpieczenie główne	C63A
Częstotliwość pracy	27.12 MHz ± 0.6%
Chłodzenie	chłodzenie olejowe
Siła docisku prasy	1920 kG
Maksymalna długość elekrody	max. 1700 mm
Powierzchnia zgrzewania	max. 880 cm²
System wymiany elektrod	poprzez panel dotykowy
System antyłukowy	FIAB Security System
System ochrony palców	FIAB Fingerprotection
Zasilanie sprężonym powietrzem	min. 7 bar / max. 9 bar
Zużycie sprężonego powietrza	8780 cm³ / cykl
Panel dotykowy	Beckhoff 12''
System sterowania	Beckhoff
Masa maszyny	2500 kg
Długość stołu	segment co 2 m
Waga stołu	150 kg / 170 kg / 179 kg / segment (2 m)
Rynna materiałowa	mała / średnia / duża
Obrotowa głowica	opcjonalna 180° sterowana ręcznie

Zgrzewarka wysokiej częstotliwości FIAB 1400
