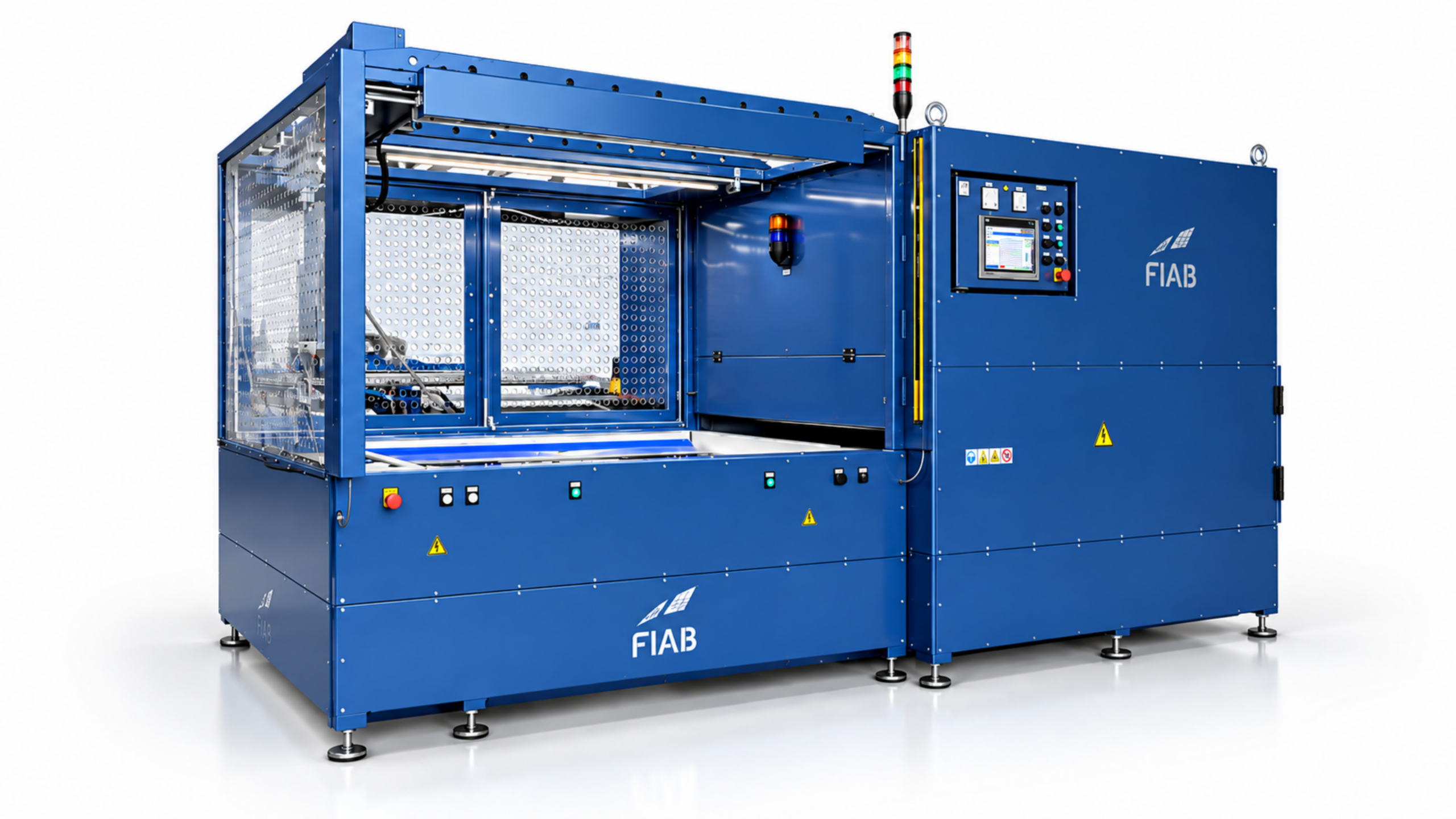

FIAB SHUTTLE TABLE to wysokiej częstotliwości zgrzewarka HF zaprojektowana do precyzyjnego zgrzewania skomplikowanych, przestrzennych kształtów. Wyposażona w dużą prasę o powierzchni roboczej dostosowanej do wymaganego produktu oraz dwa automatyczne stoły wahadłowe, zapewnia wysoką wydajność, doskonałą powtarzalność i komfort pracy operatora.
Duże pole robocze pozwala zastosować elektrodę o praktycznie dowolnym kształcie, dzięki czemu nawet złożone elementy mogą zostać zgrzane w jednym cyklu, bez konieczności wielokrotnego przesuwania czy manewrowania materiałem.
Konstrukcja FIAB SHUTTLE TABLE została opracowana z myślą o produktach, których geometria wymaga precyzyjnego dopasowania elektrody do całego kształtu zgrzewanego elementu.
Indywidualnie projektowana prasa umożliwia zastosowanie dużych i niestandardowych elektrod o nieregularnym kształcie. Materiał może zostać dokładnie wypozycjonowany na stole roboczym, a następnie zgrzany w jednym cyklu.
Eliminuje to konieczność ręcznego przesuwania materiału pomiędzy kolejnymi zgrzewami, co przekłada się na:
FIAB SHUTTLE TABLE wyposażona jest w dwa automatyczne stoły wahadłowe, które naprzemiennie przemieszczają się pod prasę.
Podczas gdy jeden stół znajduje się w strefie zgrzewania, operator może przygotowywać materiał na drugim stanowisku. Po zakończeniu cyklu stoły automatycznie zamieniają się miejscami.
Takie rozwiązanie pozwala znacząco zwiększyć wydajność w porównaniu z maszynami wyposażonymi w jedno stanowisko robocze.
W zależności od zastosowania możliwe jest również wykorzystanie obu stołów do produkcji dwóch różnych produktów. Każde stanowisko może być przygotowane do realizacji innego zadania, co zwiększa elastyczność procesu produkcyjnego.
Jedną z najważniejszych zalet FIAB SHUTTLE TABLE jest możliwość zastosowania dedykowanej elektrody dopasowanej do kształtu produktu.
Zamiast wykonywać kilka kolejnych zgrzewów i ręcznie przesuwać materiał, operator może umieścić cały element pod prasą i wykonać zgrzew w jednym cyklu.
To rozwiązanie jest szczególnie istotne w przypadku produktów o nieregularnych, zamkniętych lub przestrzennych kształtach, gdzie tradycyjne rozwiązania wymagają wielu operacji.
Duża powierzchnia stołu pozwala na dokładne ułożenie materiału i jego stabilne pozycjonowanie przed rozpoczęciem procesu.
Dzięki temu każdy kolejny produkt może być wykonywany w dokładnie taki sam sposób. Powtarzalność procesu ogranicza wpływ pracy operatora na końcową jakość produktu i pozwala utrzymać stały poziom produkcji nawet przy dużych seriach.
FIAB SHUTTLE TABLE może zostać wyposażona w dedykowane elektrody i oprzyrządowanie projektowane pod konkretny produkt oraz wymagany kształt zgrzewu.
FIAB projektuje i wykonuje narzędzia HF, dzięki czemu cały proces – od analizy produktu, przez przygotowanie elektrody, aż po konfigurację maszyny – może zostać dopasowany do indywidualnych wymagań produkcyjnych.
FIAB SHUTTLE TABLE została stworzona z myślą o produkcji, w której liczy się wydajność, powtarzalność i możliwość automatyzacji procesu.
Duża powierzchnia robocza w połączeniu z dwoma stanowiskami pozwala sprawnie produkować zarówno duże elementy, jak i mniejsze komponenty wymagające skomplikowanego kształtu zgrzewu.
Maszyna doskonale sprawdza się między innymi w produkcji:
| Moc wyjściowa | 10 - 24 kW |
| Zasilanie | 3 x 400 V/50 Hz |
| Zabezpieczenie główne | C63A |
| Częstotliwość pracy | 27.12 MHz ± 0.6% |
| Chłodzenie | olejowe |
| Siła docisku prasy | 8 T |
| Powierzchnia stołu roboczego | *zgodnie z wymaganiami klienta |
| Powierzchnia zgrzewania | max. 880 cm2 |
| Rodzaj prasy | pneumatyczna, opcjonalnie hydrauliczna lub elektryczna |
| System antyłukowy | FIAB Security System |
| Zasilanie sprężonym powietrzem | min. 7 bar / max. 9 bar |
| Panel dotykowy | Beckhoff 12" |
| System sterowania | Beckhoff |
