FIAB 1400 czy FIAB 1400L S? Co je różni?

Fiab - producent zgrzewarek wysoką częstotliwością.

F1400 i F1400L S są zgrzewarkami jezdnymi po torowisku z przestrzenią roboczą w postaci stołu. Obie są podobnych rozmiarów i podobnie wyglądają. Jednak co je różni?

Długie, proste połączenia czy produkt wymagający wielu zgrzewów w różnych miejscach i pod różnymi kątami? To jedno z najważniejszych pytań przy wyborze między FIAB 1400 a FIAB 1400L S.

Obie zgrzewarki oferują moc do 22 kW, umożliwiają pracę po obu stronach stołu i nadają się do instalacji w korycie. Różnią się jednak długością uchwytu elektrody, możliwościami pozycjonowania głowicy, automatyką oraz organizacją stanowiska operatora.

FIAB 1400 szczególnie dobrze odpowiada na potrzeby produkcji opartej na długich, prostych zgrzewach.

FIAB 1400L S łączy możliwość wykonywania takich połączeń z większą swobodą przy produkcji skomplikowanych wyrobów.

Budowa

Choć budowa FIAB 1400 i FIAB 1400L S na pierwszy rzut oka wygląda podobnie, to cechują je znaczące różnice w pozycji operatora, dostępie do materiału, a co za tym idzie efektywności pracy w różnego rodzaju aplikacjach:

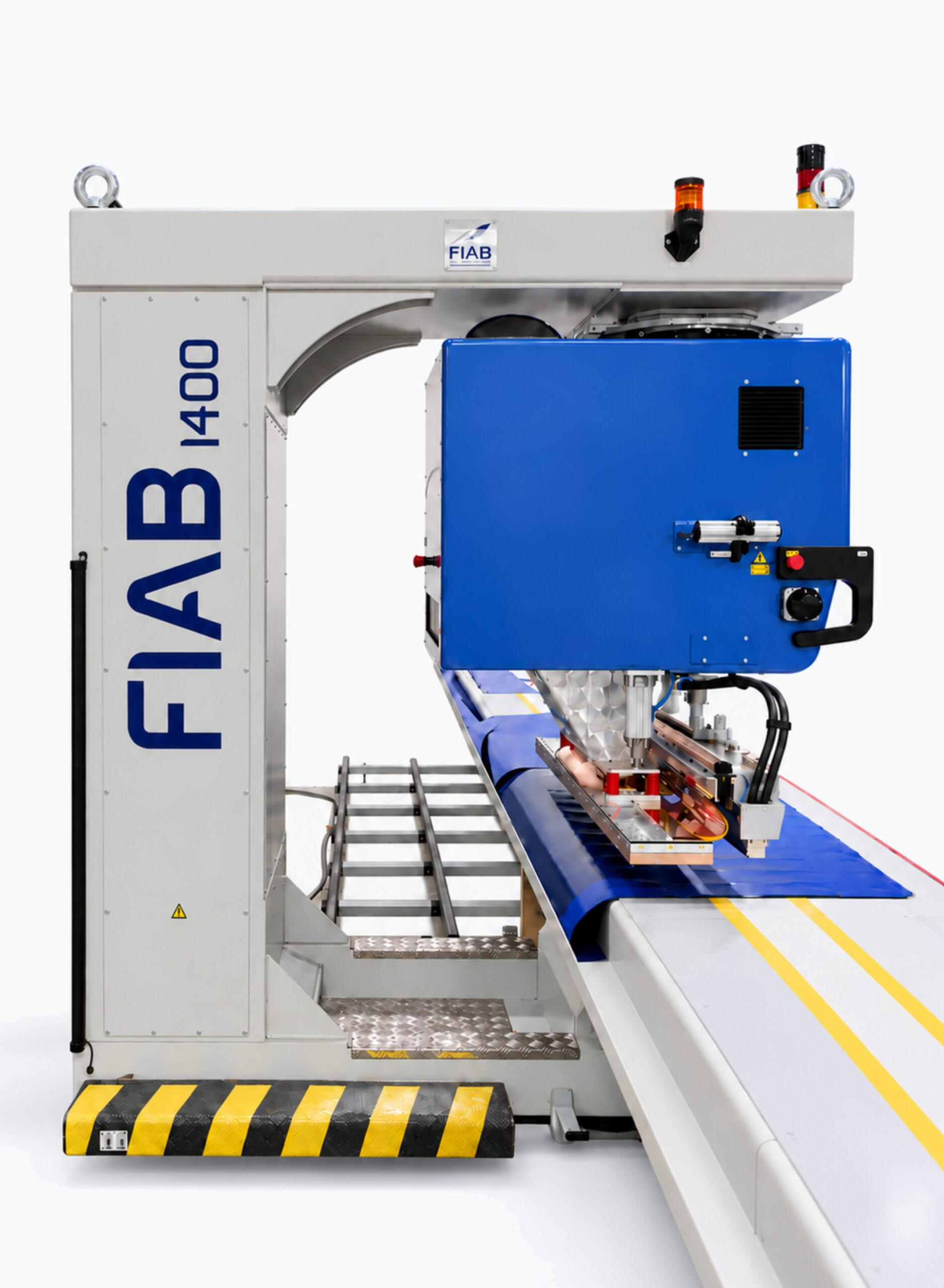

FIAB 1400 został stworzony po to aby jak najwygodniej zgrzewać wiele metrów,często, ciężkiego materiału w linii prostej. Celem jego powstaania było zaprojektowanie maszyny, która pozwoli na swobodny dostęp do materiału po obu stronach stołu oraz zapewni maksymalną ilość miejsca do odkładania materiału.

Z tego powodu w maszynie zaprojektowano przestrzeń dla operatora "w jej wnętrzu" po to aby dostęp do materiału był jak najbardziej wygodny.

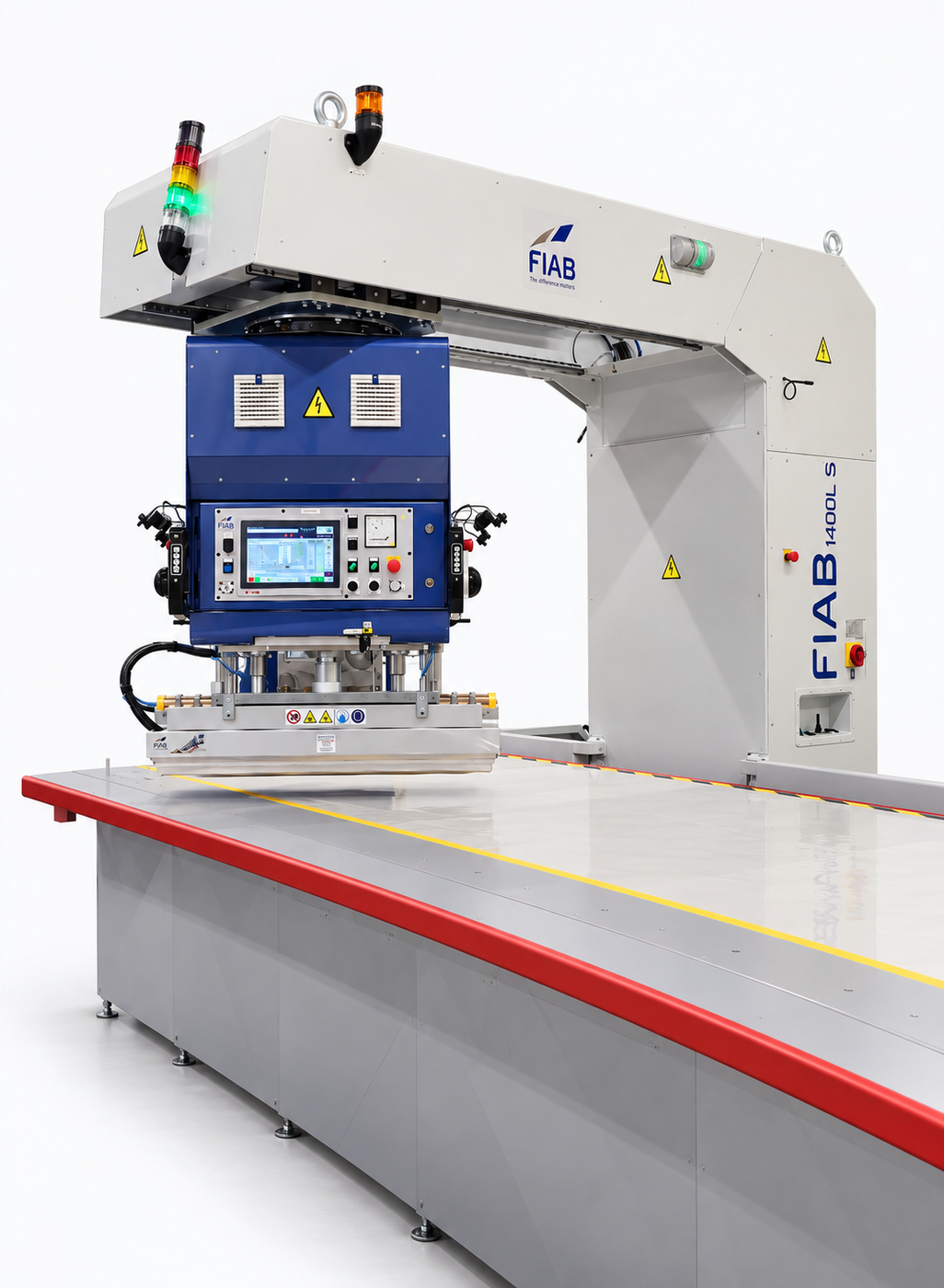

FIAB 1400L S stworzono, aby w szczególności po to, aby zgrzewać długie elementy, oraz skomplikowane czy wymagające ciągłego operowania materiałem projekty jak np. okna ozdobne do namiotów lub różnego rodzaju wzmocnienia.

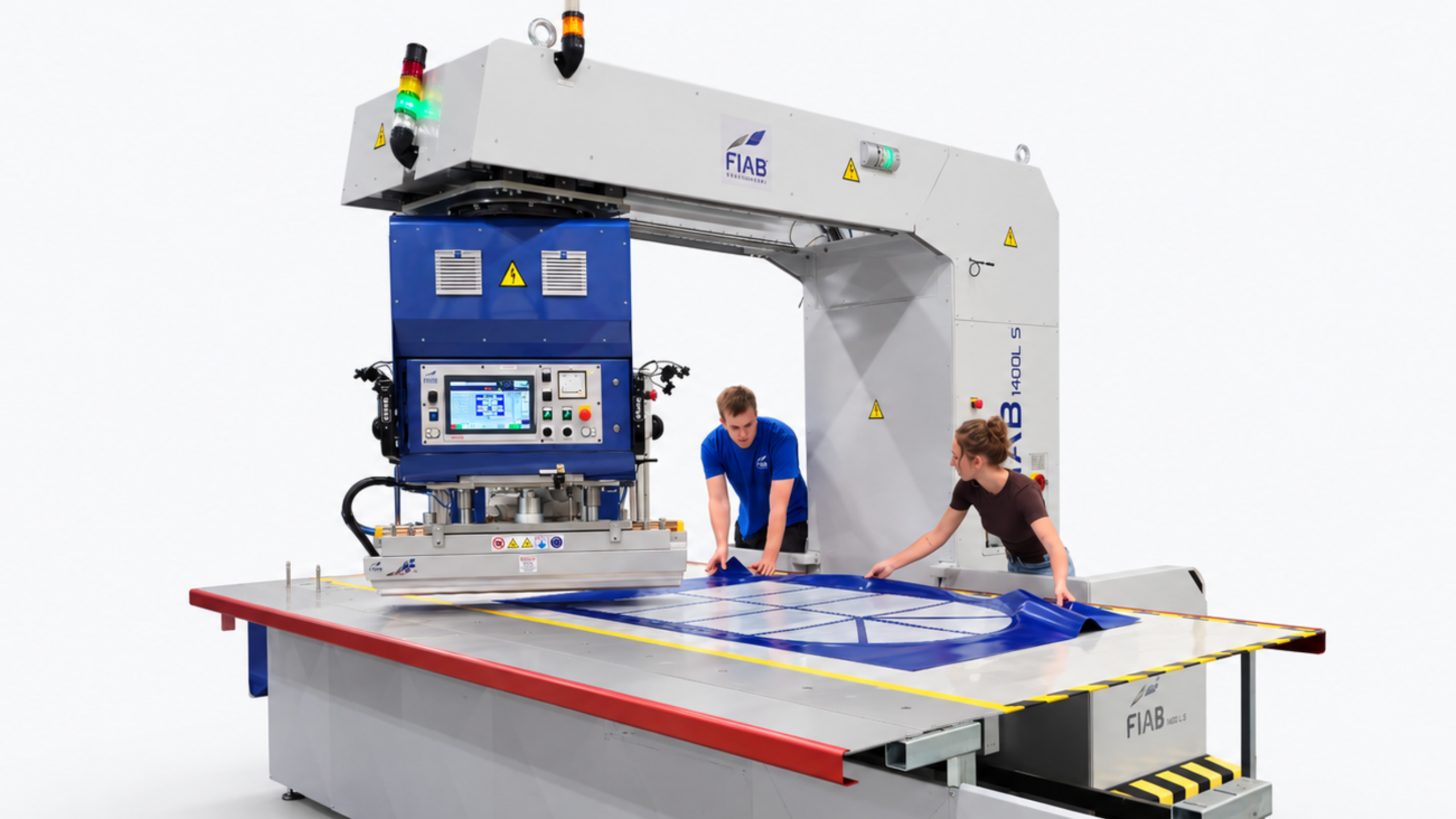

Do tego rodzaju pracy nie ma potrzeby znaczącej przestrzeni magazynowej za elektrodą, a raczej dobre pozycjonowanie materiału i kontrola prawidłowego, zgrzewu dlatego konstrukcja zgrzewarki została jak najbliżej przysunięta do przestrzeni roboczej, a przestrzeń dla operatorów przewidziano w formie platform po bokach konstrukcji.

Szerokość stołu.

Różnice:

MOC do 22kW

TH 1700 1100

Głowica: 180 i 360

automatyka: prawo lewo, zaawansowany program automatycznego zgrzewu

body: operator wewnątrz maszyny / operatorzy obok maszyny

Obie maszyny są idealne do pracy po jednej i drugiej stronie stołu. Obie nadają się do pracy w korycie. Jedna będzie lepsza do zgrzewania prostego, druga do zgrzewania prostego ale i skomplikwoanych produktów.

Nowy poziom elastyczności i wydajności

ZAPROJEKTOWANA DLA ZAAWANSOWANEJ PRODUKCJI

FIAB 1400 została opracowana z myślą o klientach, którzy wymagają elastyczności zarówno w zakresie konfiguracji maszyny, jak i organizacji procesu pracy. Maszyna jest dostępna z różnymi rozmiarami stołów roboczych — małym, średnim oraz dużym — co pozwala dostosować ją do konkretnych potrzeb produkcyjnych oraz wymiarów obrabianych materiałów.

Ta możliwość konfiguracji sprawia, że FIAB 1400 jest idealnym rozwiązaniem dla szerokiego zakresu zastosowań oraz różnych układów produkcyjnych.

ERGONOMIA ZWIĘKSZAJĄCA WYDAJNOŚĆ

FIAB 1400 została zaprojektowana z myślą o komforcie operatora oraz maksymalnej efektywności pracy.

Operatorzy mogą:

poruszać się razem z maszyną podczas procesu zgrzewania,
bezpiecznie przemieszczać się po antypoślizgowych platformach znajdujących się z tyłu maszyny,
przygotowywać kolejny produkt jeszcze przed osiągnięciem przez maszynę pozycji roboczej.

Takie rozwiązanie znacząco ogranicza przestoje i zwiększa ogólną wydajność produkcji.

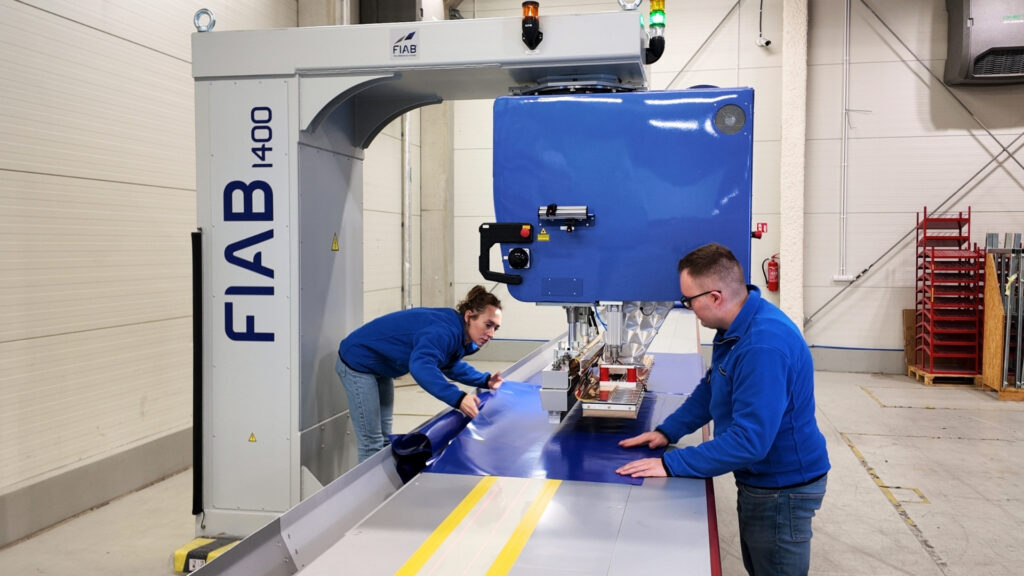

UNIKALNA OBSŁUGA MASZYNY Z OBU STRON

Jedną z kluczowych cech FIAB 1400 jest obrotowa głowica zgrzewająca, która umożliwia obsługę maszyny zarówno od strony przedniej, jak i tylnej.

Obsługa od strony przedniej — tak jak w standardowej zgrzewarce HF.
Obracana głowica oraz możliwość obsługi od strony tylnej — zapewniająca lepszy dostęp do materiału.

Ta wyjątkowa funkcjonalność pozwala operatorowi stać lub siedzieć wewnątrz maszyny, zapewniając doskonały dostęp zarówno do materiału, jak i panelu sterowania.

Kluczowe cechy

Unikalna konstrukcja umożliwiająca pracę operatora od wewnątrz maszyny
Obsługa materiału z dwóch stron zapewniająca precyzyjną kontrolę procesu zgrzewania zarówno przed, jak i za elektrodą

Rozwiązanie do pracy z ciężkimi i wielkogabarytowymi materiałami:

Idealna do montażu w zagłębieniu lub zastosowania dodatkowego stołu
Wysoka moc zapewniająca elastyczność pracy z różnymi materiałami
Ergonomiczna obsługa zwiększająca komfort i bezpieczeństwo pracy
Uniwersalność zastosowań – od produkcji seryjnej po zadania specjalistyczne

Zastosowania zgrzewarki wysokiej częstotliwości – FIAB 1400

Zgrzewarka wysokiej częstotliwości FIAB 1400 znajduje zastosowanie w produkcji elementów z PVC, TPU oraz tekstyliów technicznych, wszędzie tam, gdzie wymagane jest trwałe, szczelne i powtarzalne łączenie materiałów.

Produkcja hal namiotowych i konstrukcji z PVC

Produkcja hal namiotowych, namiotów magazynowych oraz tymczasowych konstrukcji wykonanych z PVC.
FIAB 1400L S, dzięki funkcji programowanego przesuwu głowicy, doskonale sprawdza się przy produkcji okien z folii PVC (Crystal), zapewniając estetyczne i szczelne połączenia.

Produkcja dla branży reklamowej

Produkcja wielkoformatowych banerów, namiotów reklamowych, stoisk targowych oraz nadmuchiwanych nośników reklamowych.
Zgrzewanie wysokiej częstotliwości gwarantuje trwałość oraz wysoką jakość wizualną gotowych produktów.

Produkcja zbiorników elastycznych

Produkcja zbiorników na wodę, chemikalia oraz gazy wykonanych z materiałów PVC i TPU.
Technologia HF zapewnia pełną szczelność oraz wysoką odporność na warunki eksploatacyjne.

Produkcja architektury membranowej i konstrukcji napinanych

Produkcja membran architektonicznych, zadaszeń oraz lekkich konstrukcji napinanych, w których kluczowe znaczenie mają wytrzymałość szwów oraz estetyka wykonania.

Produkcja membran przemysłowych i rolniczych

Produkcja membran stosowanych w biogazowniach, pokryw silosów oraz osłon ochronnych.
Zgrzewanie wysokiej częstotliwości umożliwia tworzenie dużych, całkowicie szczelnych powierzchni.

Stworzona do najbardziej wymagających zastosowań:

Dla produktów zbyt dużych, zbyt ciężkich lub zbyt wymagających dla standardowych maszyn — wybierz FIAB 1400.

Produkcja szybkobieżnych bram przemysłowych

Funkcjonalność i technologie

Receptury – szybka zmiana ustawień i pełna powtarzalność produkcji

Zgrzewarka umożliwia zapisywanie oraz natychmiastowe przywoływanie gotowych zestawów parametrów dla różnych produktów i zastosowań. Każda receptura zawiera kluczowe ustawienia procesu — takie jak czas zgrzewania, moc, siła docisku oraz czas chłodzenia — niezbędne do uzyskania trwałych i estetycznych połączeń.

Po zapisaniu receptury operator może zmienić ustawienia w zaledwie dwóch kliknięciach — bez konieczności wykonywania prób, zgadywania parametrów lub ręcznej kalibracji.

Oznacza to szybsze przezbrojenia, mniejsze ryzyko błędów oraz wyższą efektywność produkcji.

System SBS – zgrzewanie etapowe dla wymagających materiałów

Zaawansowany system SBS został opracowany z myślą o materiałach trudnych do zgrzewania, w tym materiałach trudnopalnych oraz wielowarstwowych.

Dzięki autorskim rozwiązaniom programowym możliwe jest zaprogramowanie wielu etapów zgrzewania w ramach jednego cyklu. W praktyce oznacza to stopniową obróbkę materiału przy zastosowaniu różnych parametrów, co pozwala na kontrolowane i skuteczne uzyskanie trwałego połączenia.

System SBS zwiększa możliwości produkcyjne i zapewnia przewagę w zastosowaniach, w których standardowe zgrzewanie nie jest wystarczające.

Opcje dodatkowe:

Dodatkowe oświetlenie przestrzeni roboczej

Dane techniczne FIAB 1400

Moc wyjściowa	10kW \| 13kW \| 17kW \| 22kW
Zasilanie	3 x 400 V/50 Hz
Zabezpieczenie główne	C63A
Częstotliwość	27.12 MHz ± 0.6%
Chłodzenie	olejowe
Siła docisku prasy	1920 kG
Maksymalna długość elekrody	max. 1700 mm
Powierzchnia zgrzewania	max. 880 cm2
System wymiany elektrod	poprzez panel dotykowy
System antyłukowy	FIAB Security System
System ochrony palców	FIAB Fingerprotection
Zasilanie sprężonym powietrzem	min. 7 bar / max. 9 bar
Zużycie sprężonego powietrza	8780 cm³ / cycle
Panel dotykowy	Beckhoff 12"
System sterowania	Beckhoff
Masa maszyny	2500 kg
Długość stołu	segment co 2 m
Waga stołu	150 kg / 170 kg / 179 kg sekcja (2 m)
Rynna materiałowa	mała / średnia / duża
Obrotowa głowica	opcjonalna - ręczny obrót głowicy o 180°

Różnice między FIAB 1400 vs FIAB 1400 LS
