HF-Technologie in der Produktion von Transportplanen
FIAB Hochfrequenz-Schweißmaschinen sind eine professionelle Lösung für Hersteller von LKW-Planen. Die HF-Technologie gewährleistet dauerhafte, dichte Schweißnähte mit Festigkeit, die das Basismaterial übertrifft – entscheidend für Transportsicherheit und Ladungsschutz.
Anwendungen in der Transportbranche
- TIR-Aufliegerpla nen – Curtainsider, Seitenwand-Vorhänge, Standard- und MEGA/JUMBO-Überdachungen (13,6m)
- Curtain-Planen – Schiebesysteme mit Zollverschlüssen
- Bordwandplanen – mit verstärkten Kanten und Befestigungstunneln
- Schieberäder – ausklappbare Konstruktionen für Beladung von oben
- Einbruchsichere Planen – verstärkt mit Stahlnetz
- Planen für Transporter und Lieferfahrzeuge – Abdeckungen für 3,5-7,5t Fahrzeuge
- Planen für landwirtschaftliche Anhänger – Kipper, Plattformen, Container
- Planen mit Werbeaufdruck – Full-Color-Branding für Flotten
FIAB-Modelle für Planenhersteller
FIAB 500, 860, 960 – Maschinen mit 5-8 kW Leistung und Elektrode bis 700-800 mm für die Produktion von Planen für Transporter, Anhänger und kleinere Auflieger.
FIAB 1400 (13-26 kW) – Industrieserie mit Elektrode bis 1500 mm und Schweißfläche 750 cm². Die Konstruktion ermöglicht das Schweißen von 13,6m langen Planen ohne Materialunterbrechung. Verfügbar in stationären und mobilen Versionen.
FIAB 1900W und 2060W – maximale Schweißbreite für die Produktion breiter MEGA-Planen (3m Höhe).

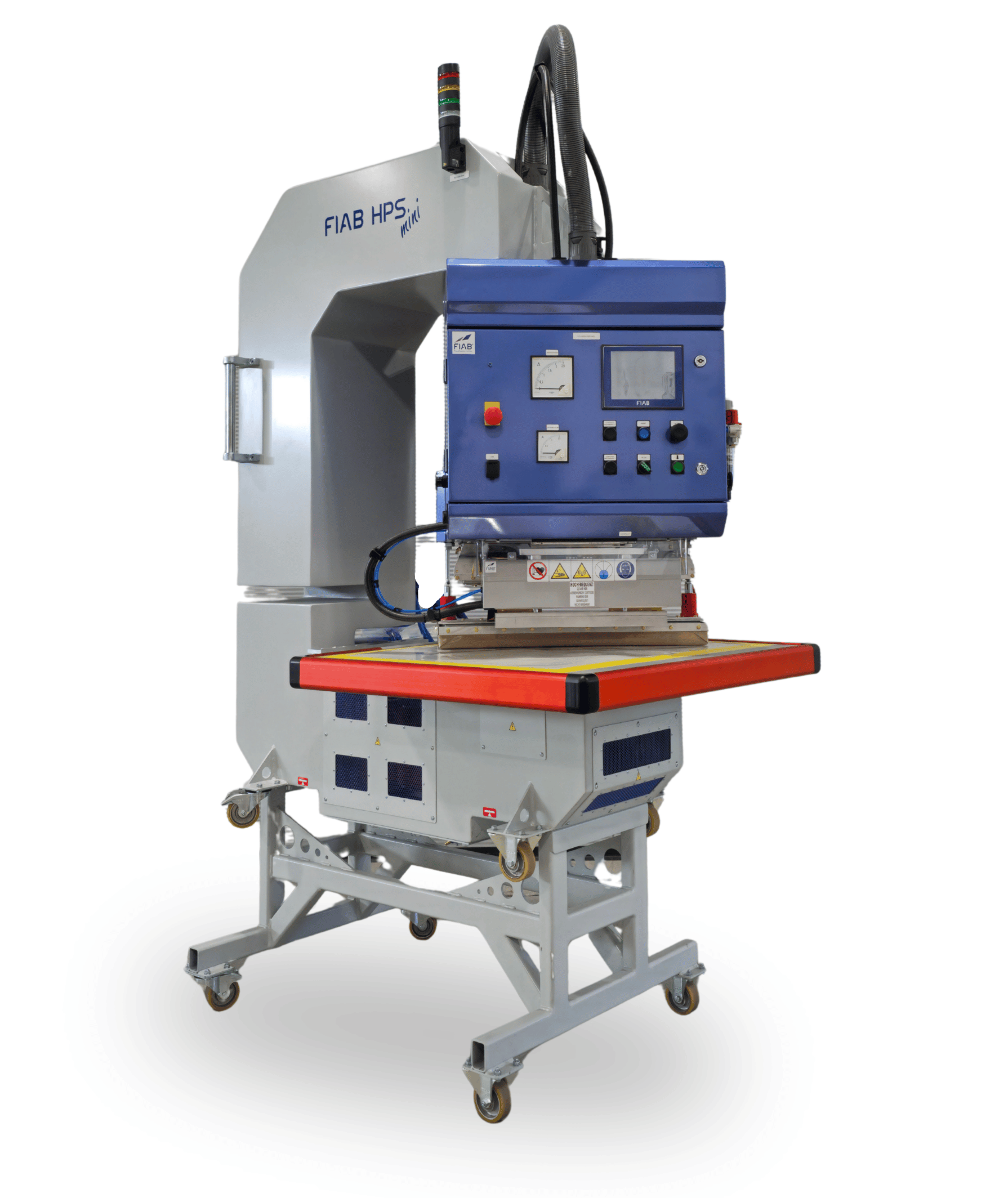

FIAB HPS-MINI – mobile 8 kW Schweißmaschine auf Rädern mit 180° drehbarem Kopf, ideal für Reparaturen und Produktion vor Ort.
Vorteile der HF-Technologie
- Mechanische Festigkeit – Schweißnähte stärker als das Material
- Wasserdichtheit – hermetische Verbindungen zum Schutz der Ladung
- Geschwindigkeit – Schweißzyklen in Sekunden
- Präzision – industrielle Wiederholbarkeit gemäß EN 12641 und EN 13642 Normen
- Ästhetik – glatte Schweißnähte für Werbeaufdrucke
- Haltbarkeit – Zugfestigkeit bis 3500 N/5cm
Materialien für Transportplanen
- Beschichtetes PVC (650-900 g/m²) – PVC-lackierte Polyestergewebe
- Zertifizierte Materialien – gemäß EN- und CMR-Normen
- Schwer entflammbare Gewebe – für Transport gefährlicher Güter
- Blockout – undurchlässig für lichtempfindliche Waren
HF-geschweißte Planenelemente
- Hauptschweißnähte – Verbindungen von Seiten- und Dachpaneelen
- Befestigungstunnel – Taschen für Spannseile und Kederprofile
- Eckverstärkungen – Befestigungspunkte an der Aufliegerstruktur
- Diebstahlschutz-Streifen – Einlegen von Stahlseilen
- Transparente Fenster – Montage durchsichtiger PVC-Einsätze
- Zollverschluss-Taschen – Applikation von Sicherheitssystemen
- Aufdrucke und Logos – Schweißen zusätzlicher Schichten mit Grafiken
Produktionsprozess einer TIR-Plane
- Paneelzuschnitt nach Aufliegerdimensionen (13,6m x 2,7-3m)
- Großformat-Werbedruck auf Paneelen
- Schweißen der Paneele zur kompletten Plane
- Applikation von Tunneln, Verstärkungen und Ösen
- Montage von Befestigungs- und Verschlusssystemen
- Festigkeits- und Dichtigkeitskontrolle
- Verpackung und Lieferung
Normen und Zertifizierungen
- EN 12641-2 (XL) – Festigkeit von Curtain-Planen
- EN 13642 – XL-Code für hochfeste Auflieger
- CMR – Übereinkommen über den internationalen Straßengüterverkehr
- TIR – Zulassung für internationalen Transport
Produktionseffizienz
HF-Schweißmaschinen ermöglichen:
- Produktion von 5-15 kompletten TIR-Planen täglich (je nach Konfiguration)
- Reduzierung der Schweißzeit um 70% vs. traditionelle Methoden
- Minimaler Materialabfall (unter 3%)
- Planenhaltbarkeit 5-8 Jahre Betrieb
Service und Planenreparatur
FIAB HPS-MINI Schweißmaschinen sind ideal für Servicewerkstätten, die anbieten:
- Reparatur mechanischer Schäden (Risse, Schnitte)
- Austausch von Seiten- und Dachsektionen
- Regeneration von Zollverschlüssen
- Austausch von Ösen und Befestigungstunneln
- Schweißen von Reparaturflicken
Produktionsinfrastruktur
- Stromversorgung 3x400V (25-63A)
- Produktionshalle min. 20m Länge
- Schweißtische oder Schienengleise für mobile Versionen
- Druckluft 6-7 bar (für pneumatische Modelle)
FIAB-Schweißmaschinen sind eine bewährte Lösung für Transportplanenhersteller und vereinen Produktivität, Schweißqualität gemäß internationalen Normen sowie Zuverlässigkeit im täglichen industriellen Betrieb.
