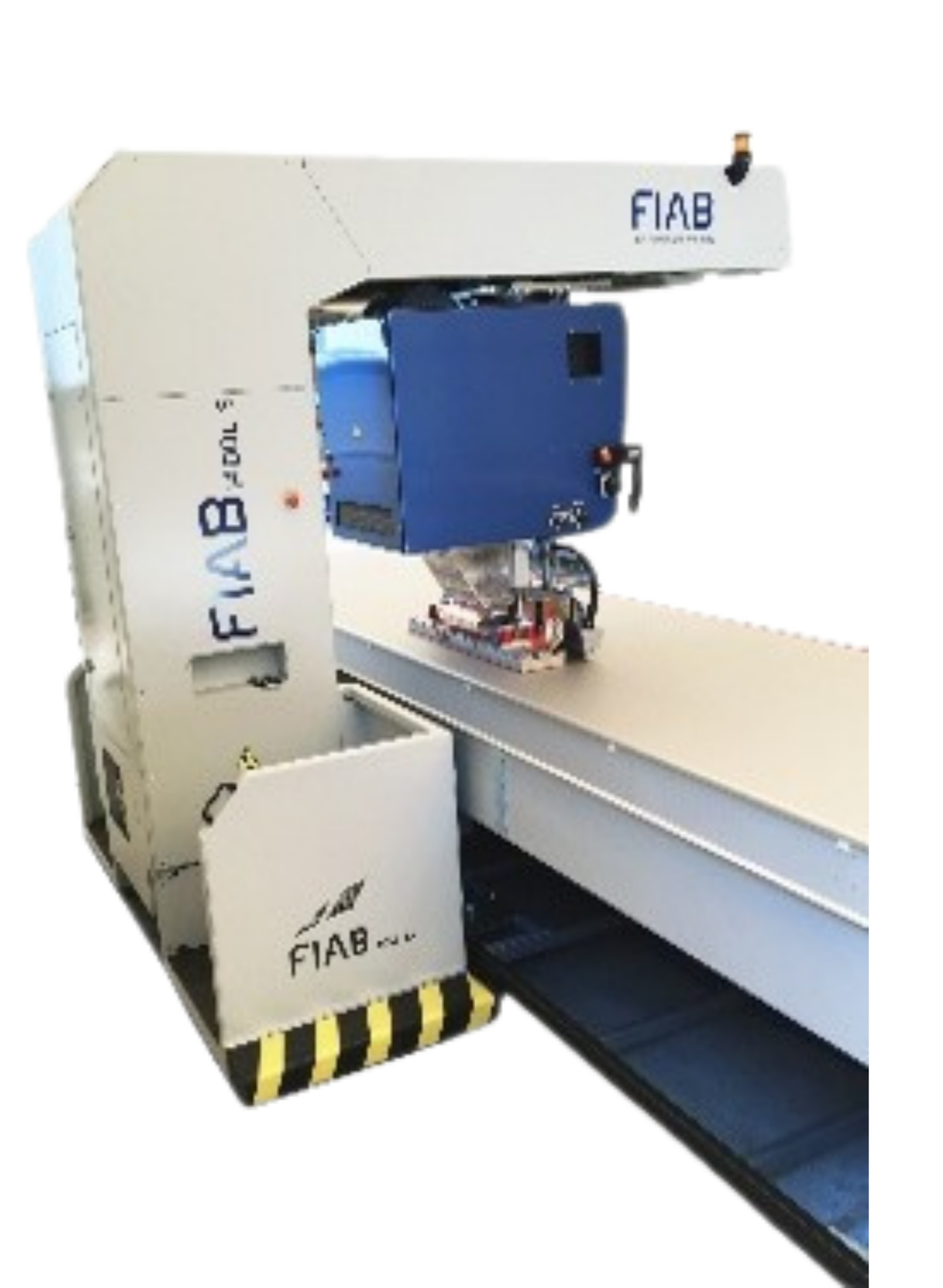

Die HF-Schweißmaschine FIAB 1400L S ist eine fortschrittliche Maschine der Premiumklasse, die neue Maßstäbe in puncto Mobilität unter HF-Schweißanlagen setzt, die auf Schienensystemen arbeiten. Sie ist eine Lösung, die auf maximale Flexibilität und Effizienz in der Großserienproduktion ausgelegt ist.
Ihr einzigartiges Merkmal ist ein HF-Kopf mit 360°-Rotation, zusätzlich ausgestattet mit einer Querbewegung (Y-Achse) von bis zu beeindruckenden 1200 mm – wodurch die Notwendigkeit, das Material zu bewegen, erheblich reduziert und auf ein absolutes Minimum beschränkt wird.
Das ergonomische Design der Maschine mit seitlichen Arbeitsplattformen ermöglicht eine komfortable Bedienung von allen Seiten und gewährleistet gleichzeitig eine hervorragende Sicht und vollständige Kontrolle über den Prozess.
Eine geräumige Materialwanne ermöglicht die einfache Platzierung großer Materialbahnen, was insbesondere für Hersteller von großformatigen Materialien wichtig ist. Die FIAB 1400LS funktioniert sowohl beim Schweißen großer Flächen als auch bei Präzisionsanwendungen, bei denen die Elektrode im richtigen Winkel eingestellt werden muss, perfekt.
Dank ihrer Konstruktion kann die Schweißmaschine sowohl auf einem erhöhten Tisch als auch unterhalb des Bodenniveaus betrieben werden, was sie zu einer äußerst vielseitigen Lösung macht – ideal für Hersteller mit unterschiedlichen Produktionsanforderungen: von Luftkuppeln über technische Tanks bis hin zu kleineren, anspruchsvolleren Bauteilen.
Der größte Vorteil der FIAB 1400LS ist die Möglichkeit, den Verfahrweg der Maschine sowie die Bewegung des Schweißkopfes über verschiedene Bereiche des Tisches hinweg zu programmieren – in jedem beliebigen Winkel.
Das bedeutet, dass Schweißnähte automatisch, wiederholbar und mit höchster Präzision ausgeführt werden können – unabhängig von der Geometrie des Produkts. In der Praxis führt dies zu einer deutlich verkürzten Produktionszeit und einer Reduzierung von Bedienfehlern.
Die FIAB 1400L S ist eine fortschrittliche HF-Schweißmaschine auf Schienensystem, die für die Verarbeitung großer PVC- und TPU-Strukturen entwickelt wurde. Im Gegensatz zu Standardmaschinen, die nur lineare Bewegungen ermöglichen, bietet die 1400L S dank ihrer einzigartigen Kopfkinematik vollständige Bewegungsfreiheit im Arbeitsbereich.
Ein um 360° drehbarer Kopf sowie seine Bewegung auf drei Achsen (links–rechts, vorwärts–rückwärts, auf–ab) ermöglichen das Schweißen in jede Richtung – ohne die Notwendigkeit, das Material neu zu positionieren.
Die Hochfrequenz-Schweißmaschine FIAB 1400LS wird bei der Herstellung von Produkten aus PVC, TPU und technischen Textilien eingesetzt – überall dort, wo dauerhafte, luftdichte und wiederholbare Materialverbindungen erforderlich sind.
Produktion von Zelthallen und PVC-Konstruktionen
Herstellung von Zelthallen, Lagerzelten und temporären PVC-Strukturen. Die FIAB 1400L S eignet sich dank ihrer programmierbaren Kopfverfahrfunktion ideal für die Produktion von PVC-Folienfenstern (Crystal) und gewährleistet dabei ästhetische und luftdichte Verbindungen.
Produktion in der Werbebranche
Herstellung von großformatigen Bannern, Werbezelten, Messeständen und aufblasbaren Werbestrukturen. HF-Schweißen garantiert Langlebigkeit und eine hohe visuelle Qualität der Produkte.
Produktion flexibler Tanks
Herstellung von Tanks für Wasser, Chemikalien und Gase aus PVC- und TPU-Materialien. Die HF-Technologie sorgt für vollständige Dichtigkeit sowie hohe Beständigkeit gegenüber Betriebsbedingungen.
Produktion von Membranarchitektur und Zugstrukturen
Herstellung von architektonischen Membranen, Dachsystemen und leichten Zugstrukturen, bei denen Schweißfestigkeit und Ästhetik entscheidend sind.
Produktion von industriellen und landwirtschaftlichen Membranen
Herstellung von Membranen für Biogasanlagen, Silageabdeckungen und Schutzbarrieren. HF-Schweißen ermöglicht die Fertigung großer, luftdichter Flächen.
Produktion von Schutz- und Trennsystemen
Herstellung von Industrievorhängen, PVC-Streifenvorhängen, wärmeisolierenden Abdeckungen sowie Schutzplanen, die in Logistik und Industrie eingesetzt werden.
Produktion von Industrietoren
Herstellung von Schnelllauftoren und flexiblen Materialsystmen, bei denen Langlebigkeit und Wiederholgenauigkeit in der Fertigung erforderlich sind.
Produktion von Umweltschutzsystemen
Herstellung von Ölsperren, Schutzmanschetten und anderen Systemen zur Vermeidung von Leckagen und Umweltverschmutzung.
Produktion großer PVC-Strukturen
Herstellung von Poolauskleidungen, Tankabdeckungen, landwirtschaftlichen Schutzsystemen (z. B. Gülleabdeckungen) und weiteren großformatigen Produkten.
Produktion in der aufblasbaren Industrie
Herstellung von aufblasbaren Wasserparks, Hüpfburgen, Hindernisparcours, Trampolinen, Kletterwänden und weiteren pneumatischen Attraktionen. HF-Schweißen gewährleistet Dichtigkeit, Sicherheit und Langlebigkeit der Produkte.
Wenn Ihre Produkte zu groß, zu schwer oder zu komplex für Standardmaschinen sind – die FIAB 1400L S ist die Lösung.
Die Schweißmaschine ermöglicht das Speichern und sofortige Abrufen von vordefinierten Parametersätzen für verschiedene Produkte und Anwendungen. Jedes Rezept umfasst die wichtigsten Prozesseinstellungen – wie Schweißzeit, Leistung, Anpresskraft und Kühlzeit – die für dauerhafte und optisch einwandfreie Nähte entscheidend sind.
Sobald ein Rezept gespeichert ist, kann der Bediener die Einstellungen mit nur zwei Klicks anpassen – ganz ohne Schätzungen oder manuelle Kalibrierung. Dies sorgt für schnellere Umrüstzeiten, geringeres Fehlerrisiko und eine höhere Produktionseffizienz.
Das fortschrittliche SBS-System wurde für schwer schweißbare Materialien entwickelt, einschließlich schwer entflammbarer und mehrlagiger Werkstoffe.
Dank proprietärer Softwarelösungen können mehrere Schweißstufen innerhalb eines einzigen Zyklus programmiert werden. In der Praxis bedeutet dies, dass das Material schrittweise mit unterschiedlichen Parametern bearbeitet wird, wodurch eine kontrollierte und effektive Verbindung entsteht.
Das SBS-System erweitert die Produktionsmöglichkeiten und bietet einen klaren Vorteil dort, wo herkömmliches Schweißen nicht ausreicht.
| Leistung | 10 kW | 13 kW | 17 kW | 22 kW |
| Spannung | 3 x 400 V / 50 Hz |
| Hauptsicherung | C63A |
| Arbeitsfrequenz | 27.12 MHz ± 0.6% |
| Kühlung | Ölkühlung |
| Anpressdruck | 1920 kG |
| Maximale Elektrodenlänge | max. 1100 mm |
| Schweißbereich | max. 880 cm² |
| Elektrodenwechsel-System | über Touchpanel |
| Lichtbogenschutzsystem | FIAB Security System |
| Fingerschutzsystem | FIAB Fingerprotection |
| Druckluftversorgung | min. 7 bar / max. 9 bar |
| Druckluftverbrauch | 9680 cm³ / Zyklus |
| Touchpanel | Beckhoff 12'' |
| Steuerungssystem | Beckhoff |
| Maschinengewicht | 3200 kg |
| Rotierender Kopf | 360° automatisch |
| Querbewegung (Y-Achse) | 1200 mm |
| Tischlänge | 2 m Segmente |
| Tischgewicht | 200 kg / 2 m Segment |
| Materialwanne | groß |
